Koppla på extraljus med canbus interface. Används när man önskar styra extraljus, LED-ramp, eller dylikt tillsammans med helljuset och bilen endast levererar en strömpuls för att starta helljuset och inte en konstant ström (om du har kombinerad xenonlampa för hel- och halvljus).
Ansluts enligt separat schema som man med fördel laddar ner i app, följ denna länk:
https://www.canm8.com/can-bus-interfaces/lighting-control-interfaces/canm8-highbeam.html
Följ instruktionerna noggrant. Om du är osäker - kontakta oss eller fråga en verkstad.
Säljs styckvis och räcker då till en bil. QR-koden fungerar 3 gånger efter det är den förbrukad.
Utförligare beskrivning om CANNECT interface för helljusstyrning:

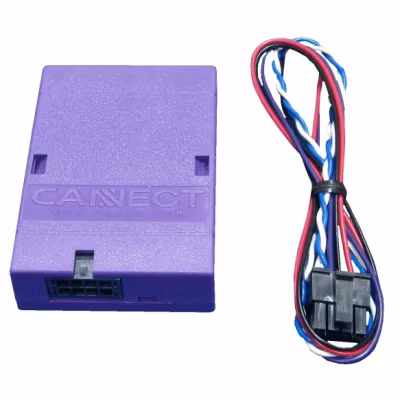

Canbus interface som ger en helljussignal +12 Volt och ansluts till en reläkabelsats till LED extraljus, Xenon extraljus eller LED ramp. CANNECT identifierar helljussignalen när den kopplas i anslutning till bilens ODB-port (diagnostikport). En CANNECT interface krävs speciellt i de senare årsmodellerna av fordon som har LED belysning där både halv och helljus består av LED strålkastare.
En del modernare fordon har svårigheter att ansluta reläkabelns signalkabel till 12-volts-pluskabeln för helljuset och på så vis ta styrström som i sin tur ger signal till extraljuset eller LED-rampen. När ett sådant problem uppstår använder men ett Canbus interface och ansluter detta till fordonets canbus. Från detta interface levereras +12 volt som ansluts till reläkabelns signalkabel +12 volt. Detta tänder upp extraljuset eller LED-rampen.
Beskrivning CAN Bus interface ”HIGH BEAM” funktion
När helljuset är igång så ger den +12 volt och får reläkabelsatsen att fungera utan problem när extraljus eller LED-ramp är inkopplad.
Anslutning sker enligt ett schema för respektive bilmodell, meddela oss vilken bil det skall monteras på!
Koppling av de olika kablarna:
Röd: +12 Volt konstant
Svart: Jord (minus)
Vit: CAN High
Blå: CAN Low
Lila: Ger +12 Volt när helljuset är på, denna kopplas till reläkabelns signalkabel +12 Volt
Funktionskontroll
OBS! Mycket viktigt att CANNECT kopplas in enligt schemat som gäller för just din bilmodell. Interfacet har en dold LED bredvid kontaktstycket som anger dess status:
LED blinkar: Kontakt med CAN Bus och fordonet är identifierat.
LED lyser konstant: Kontakt med CAN Bus men fordonet är inte identifierat, se schemat över bilmodellen för att hitta och åtgärda felet
LED lyser ej: Ingen kontakt med CAN Bus, trolig orsak en polvänd CAN Bus High till Low och tvärtom eller bristande strömförsörjning.
OBS! Vid byte av inkopplingspunkt måste strömförsörjningen till interfacet brytas.
